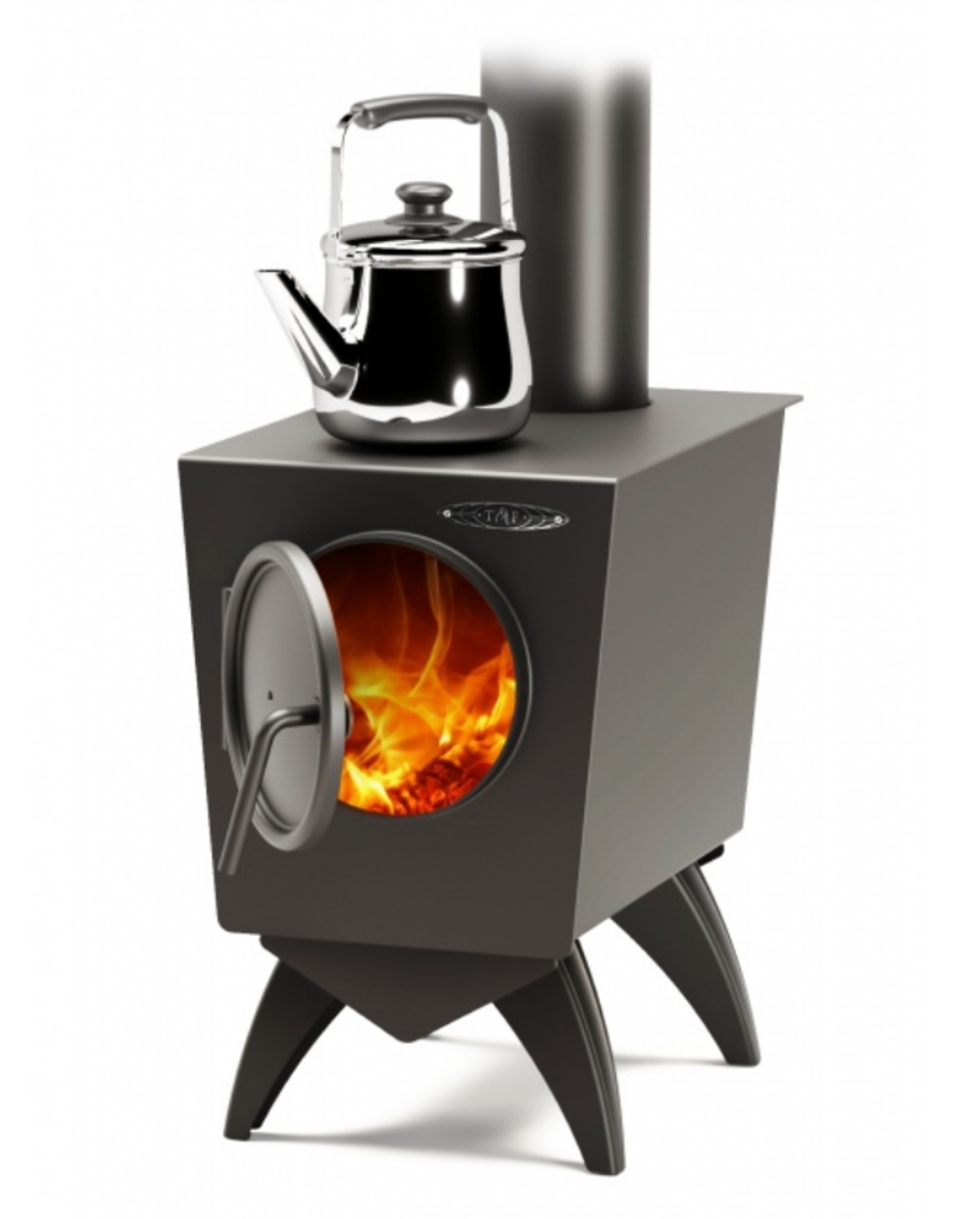

Печь отопительно-варочная TMF Ле Бурже антрацит

Печь отопительная TMF Ле Бурже предназначена для владельцев небольших дач и домов, предпочитающих экономить, но отнюдь не на качестве.

Отопительная печь TMF Ле Бурже предназначена для:

• экономичного дровяного воздушного отопления небольших жилых помещений объёмом до 50 куб.м: дач, домов и домиков, гаражей, палаток, подвалов, кунгов;


• а также для разогрева пищи.

Устройство отопительно-варочной печи TMF Ле Бурже Антрацит

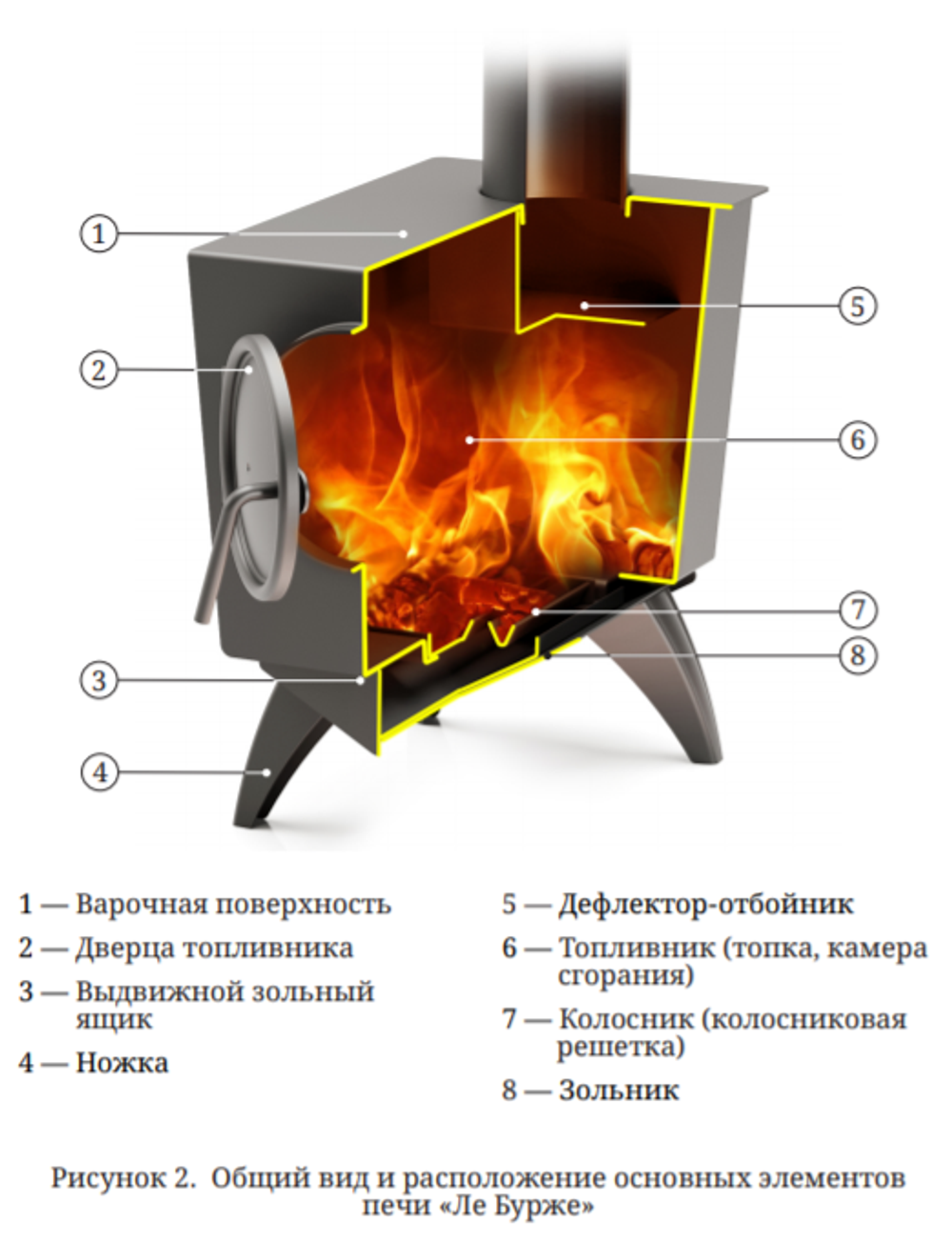

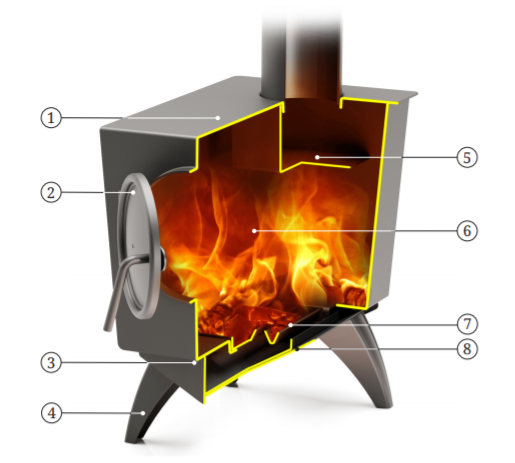

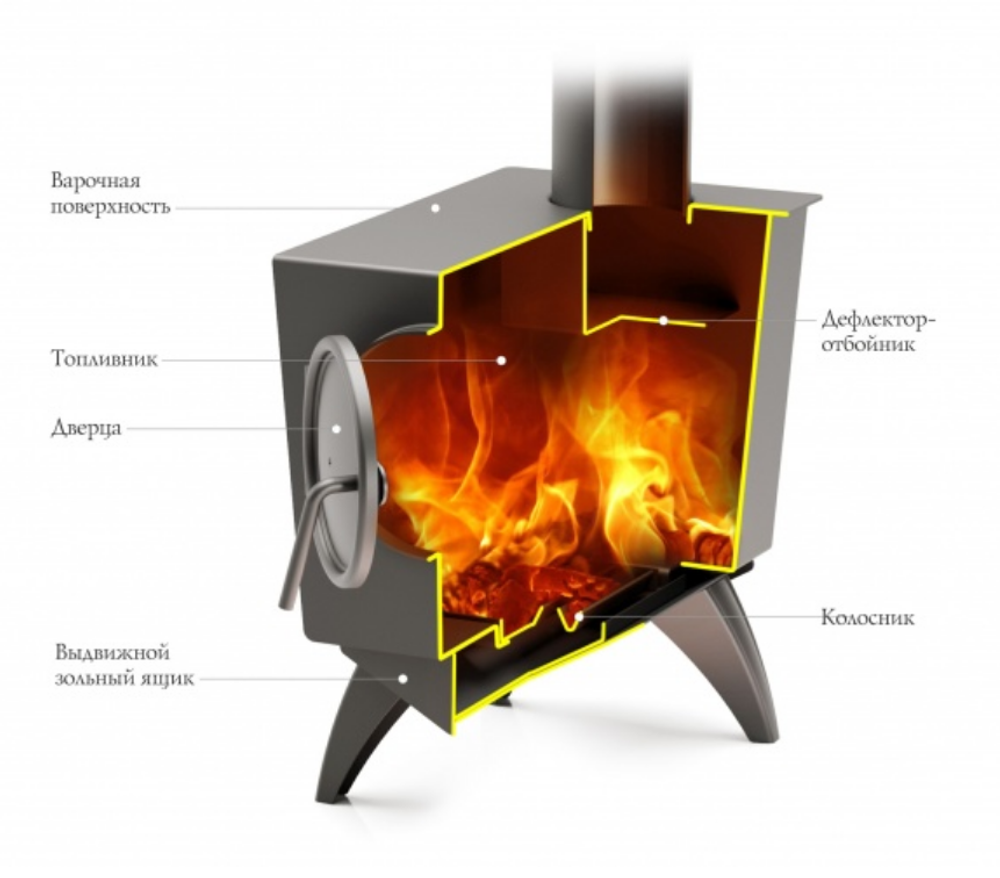

Общий вид и расположение основных элементов печи TMF Ле Бурже Антрацит представлены на рисунке.

1 - Варочная поверхность - верхняя поверхность печи нагревается до высокой температуры и используется в качестве варочного настила.

2 - Дверца топливника - вращаясь на шарнире, открывается на 140°. Это делает загрузку топлива более удобной и безопасной. Запирается на эксцентриковый замок с поворотной ручкой. Для контроля горения в дверце печи имеется небольшое отверстие.

3 - Выдвижной зольный ящик - расположен под топкой. С его помощью легко производить очистку печи, не прерывая процесс горения.

4 - Ножки - как и выход дымохода, дверца и горловина топки печи выполнены методом холодной вытяжки.

5 - Дефлектор-отбойник - отделяет пространство топливника от патрубка дымохода.

6 - Теплонагруженный топливник печи - выполнен из конструкционной стали толщиной 3 мм. Благодаря этому стенки печи быстро нагреваются и так же быстро начинают прогревать воздух отапливаемого помещения.

7 - Колосниковая решетка - в нижней части топливника изготовлена из конструкционной стали толщиной 3 мм. Через щели колосника зола попадает в зольный ящик. Колосник позволяет форсировать процесс горения и получать мощное высокотемпературное пламя в момент розжига.

8 - Зольник - оснащен выдвижным зольным ящиком.

Печь имеет привлекательный Х-образный силуэт и выполнена таким образом, чтобы все сварные швы почти невидимы. Выход дымохода в печи выполнен сразу по конденсату, чтобы исключить грязные потёки на корпусе печи без применения адаптера. Наружная поверхность печи покрыта термостойкой кремнийорганической эмалью.

Работа отопительно-варочной печи TMF Ле Бурже Антрацит

Печь TMF Ле Бурже Антрацит предназначена для работы в экономичном
режиме тления. При работе печи первичный воздух, необходимый для горения, подаётся к топливу через неплотно закрытый зольный ящик и
колосник. Для регулировки процесса горения необходимо устанавливать шибер (в комплект поставки не входит).

Технические характеристики отопительной печи TMF Ле Бурже Антрацит

Объём и площадь отапливаемого помещения расчитаны из условия, что высота потолка 2,7 м. Максимальный объём отапливаемого помещения определён из условий обеспечения эффективного конвекционного теплообмена и нормативов общего термического сопротивления ограждающих конструкций по СП 50.13330.2012.

Категорически запрещается использовать в качестве топлива уголь и угольные брикеты.

Инструкция на печь отопительную TMF Ле Бурже Антрацит скачать (.pdf)
