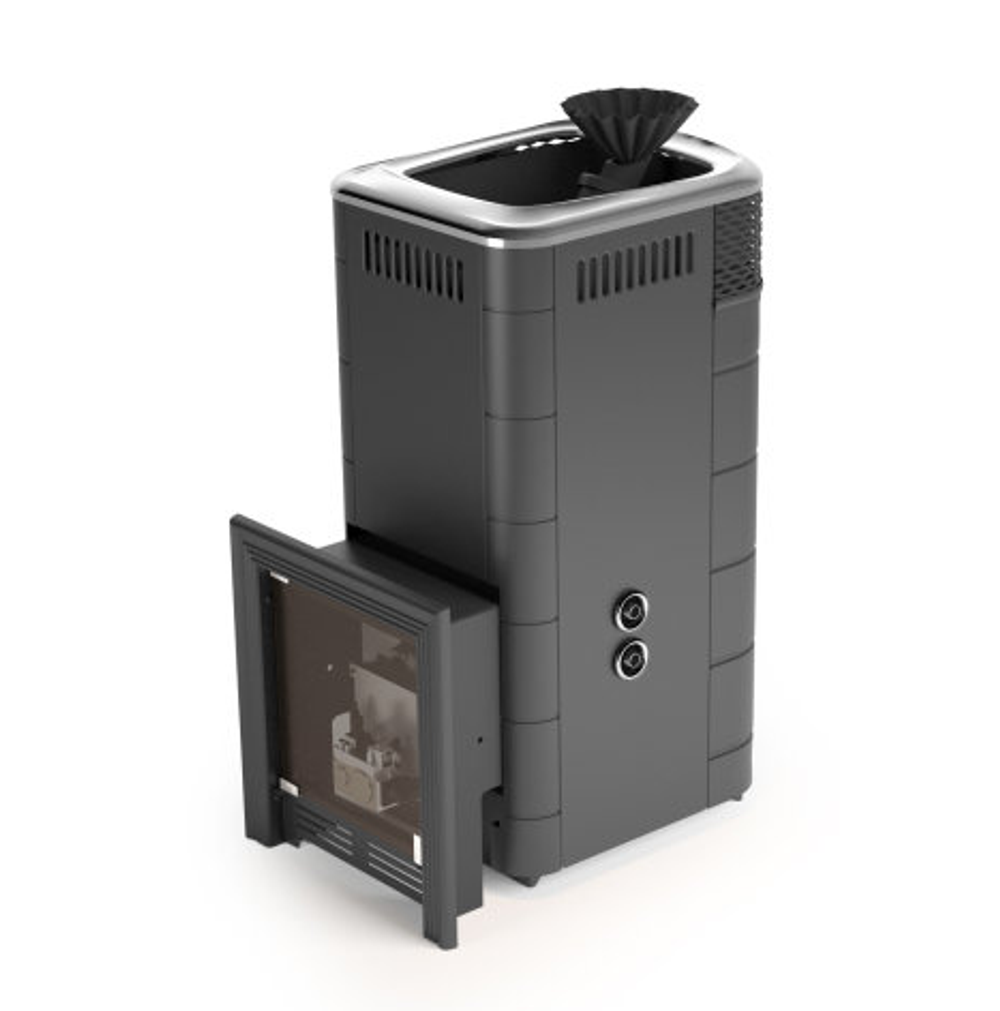

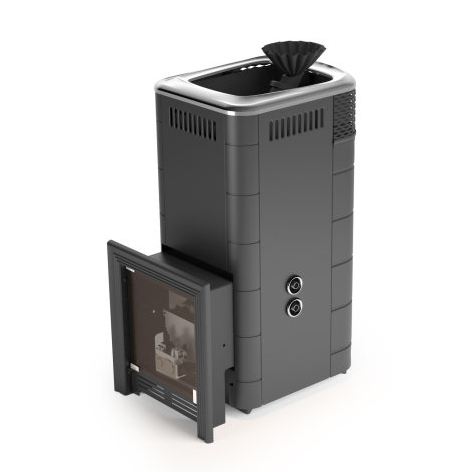

Печь TMF Таймыр XXL 2017 Carbon БСЭ ЗК ТО антрацит

Печи TMF - товар года 2016. По итогам 2016 года бренд «TMF» стал победителем национальной премии «Товар года 2016» в номинации «Печи для дома и бани».

Всем известно, что топить печь газом получается выгоднее. Поэтому конструкторы компании TMF разработали модель банной печи для работы на природном или сжиженном газе. Конструкция газовых банных печей TMF Таймыр спроектирована с учётом особенностей и расположения газовой горелки. Также печь специально создавалась для режима парения «русская баня». Печь в состоянии стабильно поддерживать умеренную температуру 60-65°C и влажность 60%.

Печь банная газовая TMF Таймыр XXL 2017 Carbon БСЭ ЗК ТО Антрацит:

• Специально спроектирована для работы на природном или сжиженном газе в режиме парения «русская баня».
• Предназначена для парилок объёмом от 12 до 24 куб.м.
• Изготовлена из качественной конструкционной стали Carbon.
• Имеет большой светопрозрачный экран (БСЭ) диагональю 46,5 см с тонированным стеклом.
• Имеет запатентованную систему двойной подготовки пара, как во всей линейке дровяных печей Гейзер, состоящую из наружной открытой и внутренней закрытой каменок (ЗК).
• Оснащена встроенным в печь теплообменником (ТО), который позволяет быстро нагревать воду в выносном баке.

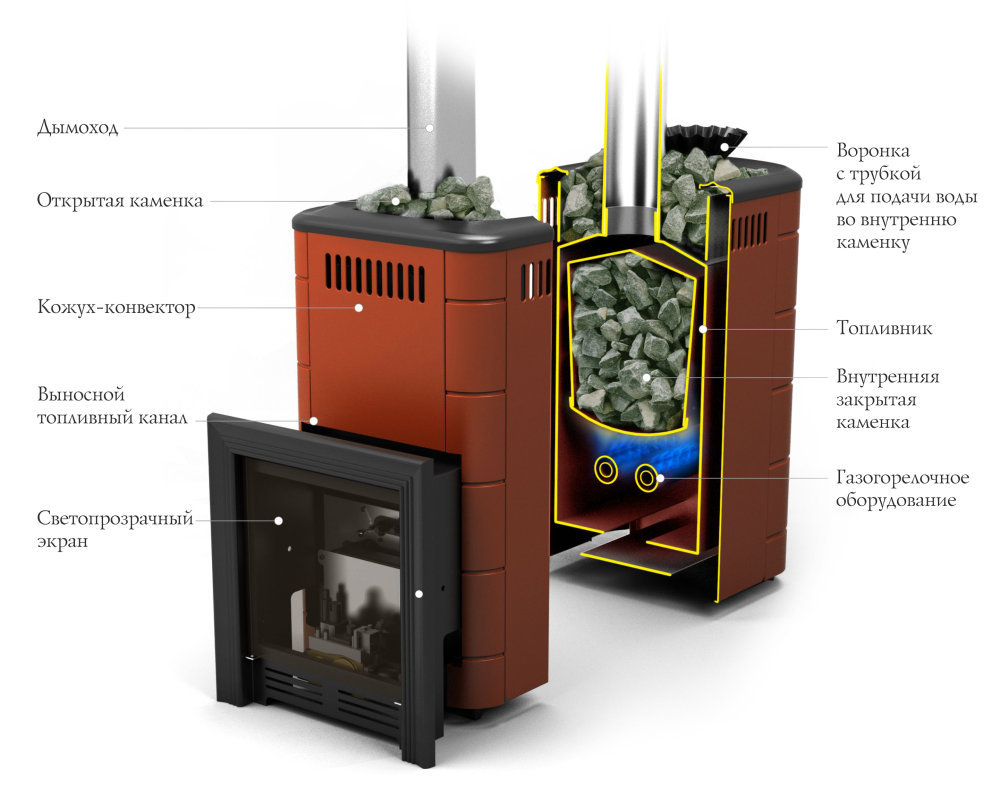

Конструкция банной печи под газ TMF Таймыр XXL 2017

В конструкции печи реализована эффективная схема теплообмена. Каменка печи состоит из внешней открытой каменки и внутренней закрытой. Для подачи воды во внутреннюю каменку предусмотрена заливная воронка, снабженная обратным клапаном (для исключения выброса «сырого» пара в помещение парилки) и крышкой, закрывающей патрубок для закладки камней. Большая масса хорошо прогретых камней во внутренней каменке обеспечивает быстрый нагрев залитой через воронку порции воды и превращение ее в насыщенный пар – аэрозоль. Главное достоинство печи – это стабильное поддержание умеренной температуры воздуха в парной около 60°C без перегрева и способность создавать относительную влажность в парной до 60%, что соответствует классическим параметрам русской паровой бани.

• Для удобства доступа к элементам управления автоматикой ГГУ из смежного помещения печь оснащена выносным топливным каналом. Для упрощения монтажа топливный канал является отдельным элементом.
• Для удобства доступа к элементам управления автоматикой ГГУ из смежного помещения печь оснащена выносным топливным каналом. Он не соединен с топкой, а является отдельным элементом и крепится в проёме стены (перегородки), куда будет выходить газовое оборудование.
• Кожух-конвектор, охватывающий поверхности нагрева печи, ускоряет нагрев воздуха в парилке за счёт мощного конвекционного потока. Кроме того, он экранирует жёсткое инфракрасное излучение, исходящее от нагретых стенок топки, и служит защитой от случайного прикосновения к горячей топке печи во время её работы.
• Дверца легко открывается нажатием на фиксатор. Дверца топки, вращаясь на петлях, открывается на угол, необходимый для удобного розжига горелки.
• Под топливника защищен специальным экраном, предотвращающим свечение пламени вокруг основания печи.
• На камнях открытой каменки удобно запаривать и освежать веник, а также испарять ароматизаторы.
• Верхняя часть внешнего кожуха-конвектора печи Таймыр XXL 2017 декорирована металлической волнообразной сеткой, придающей столь внушительной конструкции более эстетичный и облегченный вид.

Качество и надёжность стали Carbon

В банной газовой печи Таймыр XXL 2017 Carbon БСЭ ЗК ТО Антрацит топливник и каменка изготовлены из конструкционной стали Carbon. Температура начала окалинообразования у конструкционной стали Carbon не превышает 400°C, что почти в 2 раза ниже температуры горения берёзовых поленьев. Поэтому толщина стенок печи 4 мм, а наиболее теплонагруженные участки имеют утолщения до 7 мм. Таким образом реализован принцип термической равнопрочности – защищены детали, подверженные наибольшей температурной и механической нагрузке. Гарантия на печь банную газовую Таймыр XXL 2017 Carbon БСЭ ЗК ТО Антрацит – 1 год.

Подробнее с преимуществами и недостатками разных видов сталей можно ознакомиться в статье «Всё о стали».

Нагрев водыв бане с газовой печью TMF Таймыр

Печь банная газовая TMF Таймыр XXL 2017 Carbon БСЭ ЗК ТО Антрацит имеет встроенный теплообменник. Он установлен внутри топки и нагревается непосредственно пламенем горелки. При необходимости теплообменник можно переставить на другую сторону печи, это позволяет устанавливать бак для горячей воды с нужной Вам стороны. Теплообменники изготавливаются из высоколегированной коррозионно-стойкой жаростойкой стали. Система нагрева воды будет выглядеть следующим образом:

Подробнее о мерах осторожности при монтаже, а также материалах, необходимых для сборки системы водонагрева, читайте в статье "Всё о теплообменниках".

ГГУ для банной печи Таймыр XXL 2017

Разрешенный вид топлива для печи Таймыр XXL 2017 Carbon БСЭ ЗК ТО Антрацит: природный газ по ГОСТ 5542-87, допускается применение сжиженного газа по ГОСТ 20448-90 (в зависимости от характеристик ГГУ). Печь поставляется без газовой горелки, у Вас есть возможность выбрать наиболее подходящее ГГУ. Рекомендуется использовать фирменные сертифицированные газогорелочное устройства (ГГУ) с длиной рожков не более 39 см. ГГУ может быть энергозависимым и энергоНЕзависимым – то есть устройство автоматического регулирования подачи газа и пульт управления запитаны от электросети (220В) либо от термогенератора.

Рекомендуемые ГГУ – соответствующие классу печи по своим параметрам и техническим характеристикам для оптимальной работы:

• ГГУ TMF Триада, 46кВт, энергозависимое ДУ
• ГГУ TMF Триада, 46кВт, энергонезависимое ДУ
• ГГУ TMF Триада, 40кВт, энергозависимое ДУ
• ГГУ TMF Триада, 40кВт, энергонезависимое ДУ
• ГГУ TMF Триада, 34кВт, энергозависимое ДУ
• ГГУ TMF Триада, 34кВт, энергонезависимое, ДУ
• ГГУ САХАЛИН-1, 32 кВт, энергозависимое, ДУ
• ГГУ САХАЛИН-2, 32 кВт, энергонезависимое, ДУ

Допустимые ГГУ- подходящие по габаритам к топливнику печи:

• ГГУ САХАЛИН-1, 26 кВт, энергозависимое, ДУ
• ГГУ САХАЛИН-2, 26 кВт, энергонезависимое, ДУ

Традиционно для газовых печей TMF механизм управления горелками и газовой автоматикой закрыт красивым и эргономичным стеклянным экраном. Допускается также применять газовые горелки других производителей соответствующие по рекомендуемой мощности и габаритным размерам. Мощность горелки необходимо подобрать в соответствии с объёмом парильного помещения, на которое рассчитана печь. В таком соотношении парилка будет прогреваться заявленное в руководстве по эксплуатации время, расход газа не будет превышать допустимую норму.

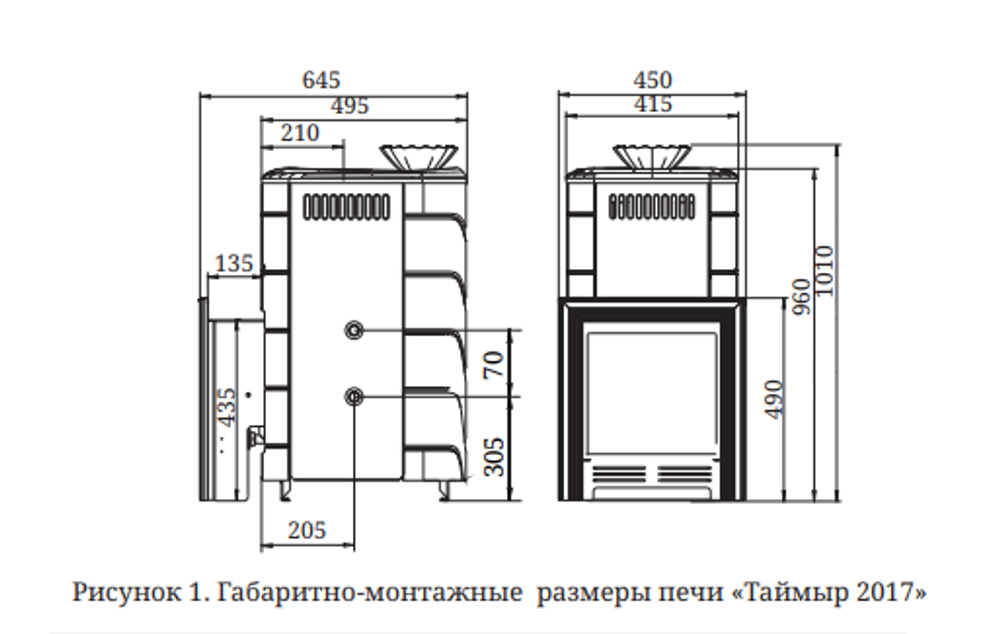

Характеристики газовой банной печи TMF Таймыр XXL 2017 Carbon БСЭ ЗК ТО Антрацит

Максимальный объём отапливаемого помещения определен из условий обеспечения эффективного конвекционного теплообмена и нормативов общего термического сопротивления ограждающих конструкций по СП 50.13330.2010.

Максимальная тепловая мощность определена при условии установки на печь рекомендованного ГГУ. Время нагрева парной указано при условии теплоизоляции печи согласно СП 50.13330.2010

При использовании бани в осенне-зимний период и использовании печи в качестве единственного источника тепла время нагрева парной и обеспечения приемлемой температуры в иных помещениях бани значительно увеличивается, а попытки его сократить с помощью интенсивного горения неизбежно приводят к преждевременному выходу печи из строя.

Инструкция на газовую банную печь TMF Таймыр XXL 2017 Carbon БСЭ ЗК ТО Антрацит (.pdf)
