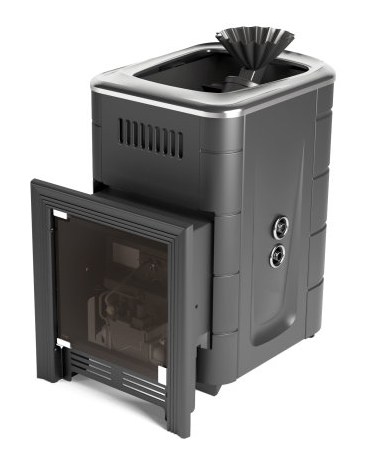

Печь Таймыр Мини 2017 Carbon БСЭ ЗК ТО антрацит

ТMF – номер 1 в России. По итогам общероссийского голосования печи «TMF» стали победителем национальной премии «Народная марка-2014»

Так как газ – привычный и экономичный для россиян вид топлива, то и банные печи многим хочется перевести на газ. Компания TMF специально сконструировала банную печь, учитывающую особенности горения газа. Внутренняя закрытая каменка теперь расположена по всей длине топливника и имеет больший объём без увеличения габаритов печи. Более того, печь создана специально для режима парения «русская баня» и может стабильно поддерживать умеренную температуру 60°C и влажность 60%.

Газовая банная печь TMF Таймыр Мини 2017 Carbon БСЭ ЗК ТО Антрацит:

• Специально спроектирована для работы на природном или сжиженном газе в режиме парения «русская баня».
• Предназначена для парилок объёмом от 6 до 12 куб.м.
• Изготовлена из конструкционной стали Carbon.
• Имеет большой светопрозрачный экран (БСЭ) диагональю 46,5 см с тонированным стеклом.
• Имеет запатентованную систему двойной подготовки пара, как во всей линейке дровяных печей Гейзер, состоящую из наружной открытой и внутренней закрытой каменок (ЗК).
• Оснащена встроенным в печь теплообменником (ТО), который позволяет быстро нагревать воду в выносном баке.

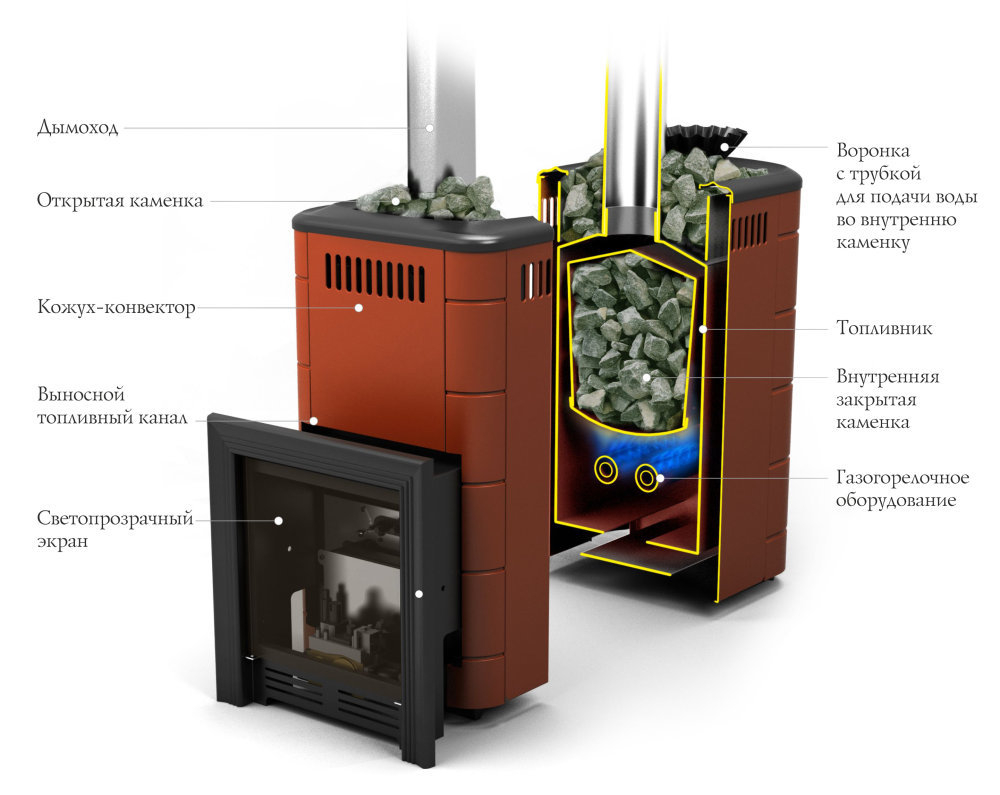

Особенности конструкции банной печи под газ TMF Таймыр Мини 2017

С учётом размещения газовой горелки оптимизированы форма каменки и её расположение. Теперь каменка располагается по всей глубине топливника, что в свою очередь обеспечивает её эффективный и равномерный прогрев. Уменьшение высоты камеры сгорания позволило существенно увеличить объём закрытой каменки без увеличения габаритных размеров печи. Закрытая каменка, нагретая круговым пламенем до температуры 600 °С, позволяет получить в парилке 60% относительной влажности при стабильном поддержании 60-65°C, что под силу далеко не всем металлическим печам.

• Для удобства доступа к элементам управления автоматикой ГГУ из смежного помещения печь оснащена выносным топливным каналом. Для упрощения монтажа топливный канал является отдельным элементом.
• Для удобства доступа к элементам управления автоматикой ГГУ из смежного помещения печь оснащена выносным топливным каналом. Он не соединен с топкой, а является отдельным элементом и крепится в проёме стены (перегородки), куда будет выходить газовое оборудование.
• Кожух-конвектор, охватывающий поверхности нагрева печи, ускоряет нагрев воздуха в парилке за счёт мощного конвекционного потока. Кроме того, он экранирует жёсткое инфракрасное излучение, исходящее от нагретых стенок топки, и служит защитой от случайного прикосновения к горячей топке печи во время её работы.
• Дверца легко открывается нажатием на фиксатор. Дверца топки, вращаясь на петлях, открывается на угол, необходимый для удобного розжига горелки.
• Под топливника защищен специальным экраном, предотвращающим свечение пламени вокруг основания печи.
• На камнях открытой каменки удобно запаривать и освежать веник, а также испарять ароматизаторы.

Принцип термической равнопрочности в газовых банных печах TMF Таймыр Мини 2017 Carbon

В банной газовой печи Таймыр 2017 Мини Carbon БСЭ ЗК ТО Антрацит топливник и каменка изготовлены из конструкционной стали Carbon. Температура начала окалинообразования у конструкционной стали Carbon не превышает 400°C, что почти в 2 раза ниже температуры горения берёзовых поленьев. Поэтому толщина стенок печи 4 мм, а наиболее теплонагруженные участки имеют утолщения до 7 мм. Таким образом реализован принцип термической равнопрочности – защищены детали, подверженные наибольшей температурной и механической нагрузке. Гарантия на печь банную газовую Таймыр 2017 Carbon БСЭ ЗК ТО Антрацит – 1 год.

Подробнее с преимуществами и недостатками разных видов сталей можно ознакомиться в статье «Всё о стали».

Встроенный теплообменник в газовой печи TMF Таймыр Мини 2017

Печь банная газовая TMF Таймыр Мини 2017 Carbon БСЭ ЗК ТО Антрацит имеет встроенный теплообменник. Он установлен внутри топки и нагревается непосредственно пламенем горелки. При необходимости теплообменник можно переставить на другую сторону печи, это позволяет устанавливать бак для горячей воды с нужной Вам стороны. Теплообменники изготавливаются из высоколегированной коррозионно-стойкой жаростойкой стали. Система нагрева воды будет выглядеть следующим образом:

Подробнее о системе монтажа и необходимых материалах в статье "Всё о теплообменниках".

ГГУ (газогорелочное устройство) для газовой банной печи TMF Таймыр Мини 2017

Разрешённый вид топлива для печи Таймыр Мини 2017 Carbon БСЭ ЗК ТО Антрацит: природный газ по ГОСТ 5542-87, допускается применение сжиженного газа по ГОСТ 20448-90 (в зависимости от характеристик ГГУ). Печь поставляется без газовой горелки, у Вас есть возможность выбрать наиболее подходящее ГГУ. Рекомендуется использовать фирменные сертифицированные газогорелочное устройства (ГГУ) с длиной рожков не более 39 см. ГГУ может быть энергозависимым и энергоНЕзависимым – то есть устройство автоматического регулирования подачи газа и пульт управления запитаны от электросети (220В) либо от термогенератора.

Рекомендуемые ГГУ – соответствующие классу печи по своим параметрам и техническим характеристикам для оптимальной работы:

• ГГУ САХАЛИН-1, 26 кВт, энергозависимое, ДУ
• ГГУ САХАЛИН-2, 26 кВт, энергонезависимое, ДУ

Допустимые ГГУ- подходящие по габаритам к топливнику печи:

• ГГУ САХАЛИН-1, 32 кВт, энергозависимое, ДУ
• ГГУ САХАЛИН-2, 32 кВт, энергонезависимое, ДУ
• ГГУ TMF Триада, 34кВт, энергозависимое ДУ
• ГГУ TMF Триада, 34кВт, энергонезависимое, ДУ

Традиционно для газовых печей TMF механизм управления горелками и газовой автоматикой закрыт красивым и эргономичным стеклянным экраном. Допускается также применять газовые горелки других производителей соответствующие по рекомендуемой мощности и габаритным размерам. Мощность горелки необходимо подобрать в соответствии с объёмом парильного помещения, на которое рассчитана печь. В таком соотношении парилка будет прогреваться заявленное в руководстве по эксплуатации время, расход газа не будет превышать допустимую норму.

Максимальный объём отапливаемого помещения определён из условий обеспечения эффективного конвекционного теплообмена и нормативов общего термического сопротивления ограждающих конструкций по СП 50.13330.2010.

Максимальная тепловая мощность определена при условии установки на печь рекомендованного ГГУ. Время нагрева парной указано при условии теплоизоляции печи согласно СП 50.13330.2010

При использовании бани в осенне-зимний период и использовании печи в качестве единственного источника тепла время нагрева парной и обеспечения приемлемой температуры в иных помещениях бани значительно увеличивается, а попытки его сократить с помощью интенсивного горения неизбежно приводят к преждевременному выходу печи из строя.

Инструкция на газовую банную печь TMF Таймыр Мини 2017 Carbon БСЭ ЗК ТО Антрацит (.pdf)
