Печи TMF – достойнейшие среди банных печей, обладающие набором технических показателей и непревзойденным дизайном. Из Сибири с любовью!
Под фирменным оригинальным и стильным дизайном печи ТМФ Таймыр Мини скрывается незаурядный функционал. Печь спроектирована специально под природный газ, который как топливо привлекателен по доступности и цене. Пламя горения дров и газовой горелки сильно отличается, что и учтено при конструировании топливника печи. Увеличенный объём закрытой каменки позволяет создавать стабильные кондиции «русской бани».

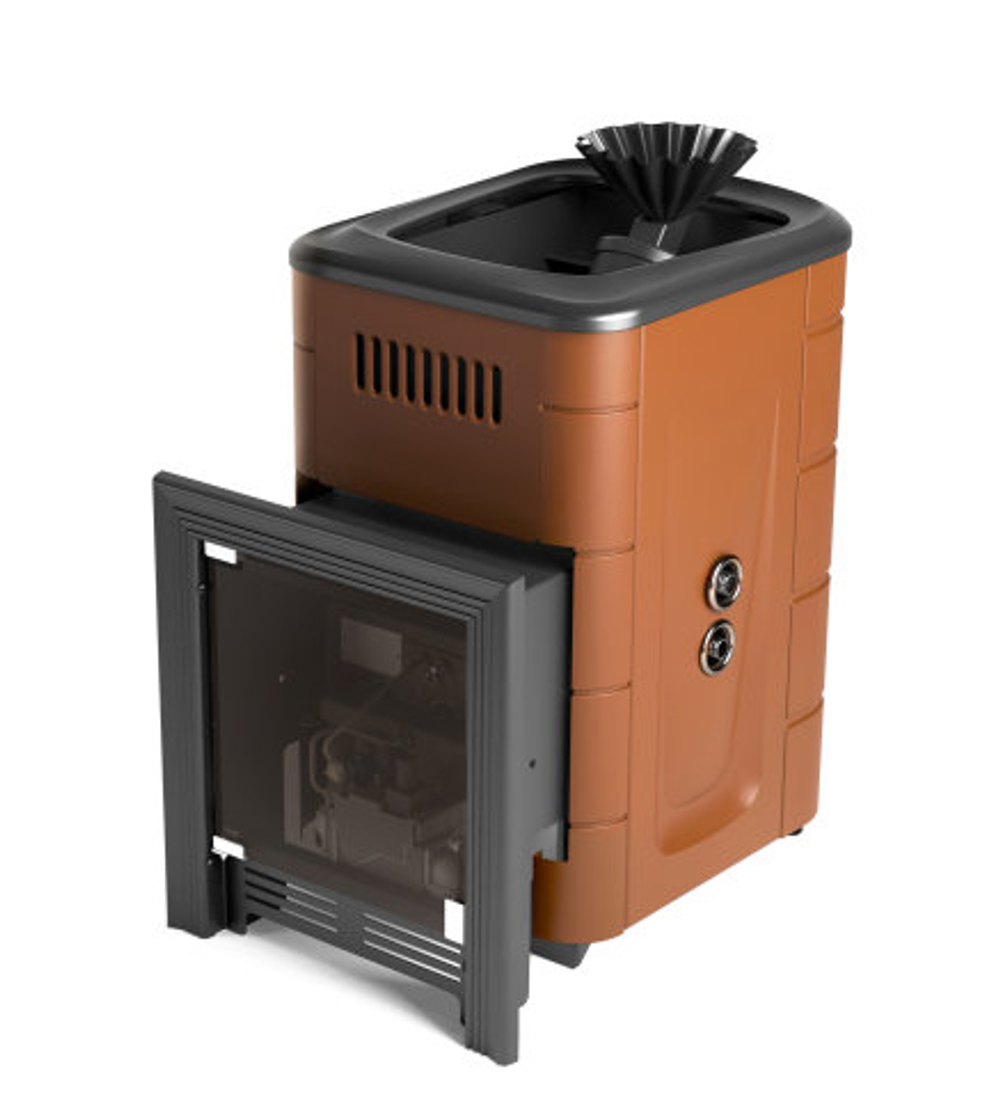

Газовая банная печь TMF Таймыр Мини 2017 Carbon БСЭ ЗК ТО Терракота:
- Специально спроектирована для работы на природном или сжиженном газе в режиме парения «русская баня».
- Предназначена для парилок объёмом от 6 до 12 куб.м.
- Изготовлена из конструкционной стали Carbon.
- Имеет большой светопрозрачный экран (БСЭ) диагональю 46,5 см с тонированным стеклом.
- Имеет запатентованную систему двойной подготовки пара, как во всей линейке дровяных печей Гейзер, состоящую из наружной открытой и внутренней закрытой каменок (ЗК).
- Оснащена встроенным в печь теплообменником (ТО), который позволяет быстро нагревать воду в выносном баке.

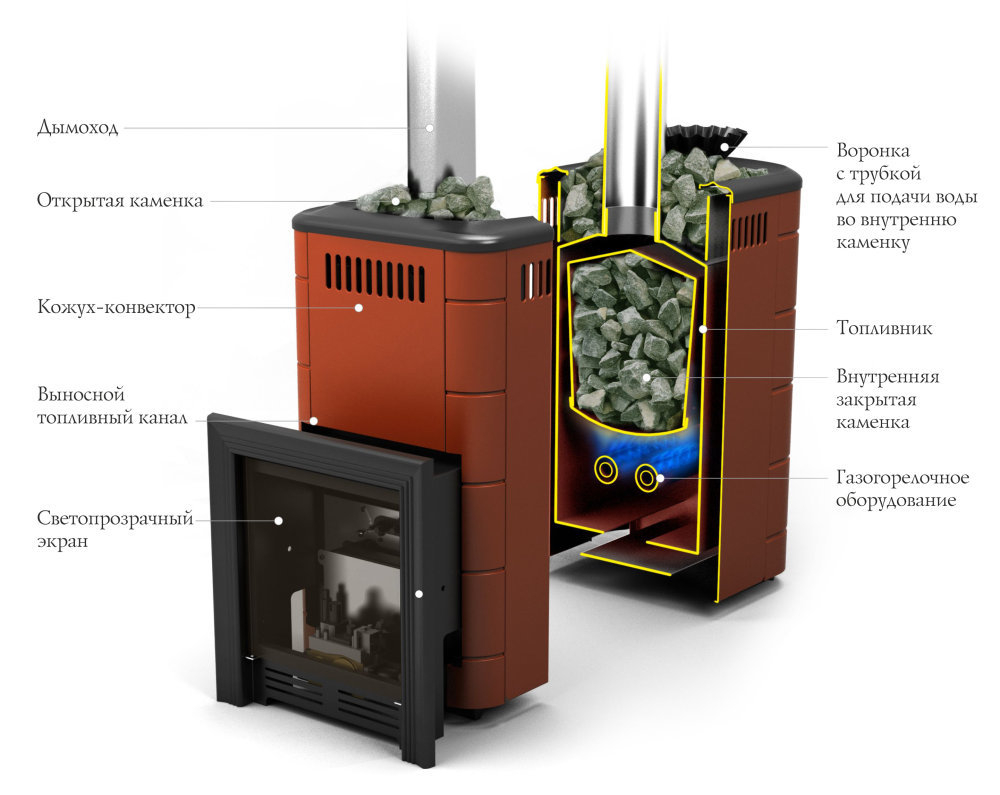

Особенности конструкции газовой банной печи TMF Таймыр Мини 2017
Конструкция банной газовой печи ТМФ Таймыр такова, что максимальная тепловая нагрузка от горящего газа приходится на каменку. Закрытая внутренняя каменка нагревается круговым пламенем газовой горелки до температуры 600 °С и вода, пройдя последовательно закрытую и открытую каменки, превращается в мелкодисперсный «лёгкий» пар. Это позволяет печи стабильно держать кондиции, необходимые для режима парения «русская баня» - 60% относительной влажности при температуре 60-65°C.
- Для удобства доступа к элементам управления автоматикой ГГУ из смежного помещения печь оснащена выносным топливным каналом. Для упрощения монтажа топливный канал является отдельным элементом.
- Для удобства доступа к элементам управления автоматикой ГГУ из смежного помещения печь оснащена выносным топливным каналом. Он не соединен с топкой, а является отдельным элементом и крепится в проёме стены (перегородки), куда будет выходить газовое оборудование.
- Кожух-конвектор, охватывающий поверхности нагрева печи, ускоряет нагрев воздуха в парилке за счёт мощного конвекционного потока. Кроме того, он экранирует жёсткое инфракрасное излучение, исходящее от нагретых стенок топки, и служит защитой от случайного прикосновения к горячей топке печи во время её работы.
- Дверца легко открывается нажатием на фиксатор. Дверца топки, вращаясь на петлях, открывается на угол, необходимый для удобного розжига горелки.
- Под топливника защищен специальным экраном, предотвращающим свечение пламени вокруг основания печи.
- На камнях открытой каменки удобно запаривать и освежать веник, а также испарять ароматизаторы.
Принцип термической равнопрочности в газовых банных печах TMF Таймыр Мини 2017 Carbon
В банной газовой печи Таймыр 2017 Мини Carbon БСЭ ЗК ТО Терракота топливник и каменка изготовлены из конструкционной стали Carbon. Температура начала окалинообразования у конструкционной стали Carbon не превышает 400°C, что почти в 2 раза ниже температуры горения берёзовых поленьев. Поэтому толщина стенок печи 4 мм, а наиболее теплонагруженные участки имеют утолщения до 7 мм. Таким образом реализован принцип термической равнопрочности – защищены детали, подверженные наибольшей температурной и механической нагрузке. Гарантия на печь банную газовую Таймыр 2017 Carbon БСЭ ЗК ТО Терракота – 1 год.
Подробнее с преимуществами и недостатками разных видов сталей можно ознакомиться в статье «Всё о стали».
Встроенный теплообменник для нагрева воды в бане
Печь банная газовая TMF Таймыр Мини 2017 Carbon БСЭ ЗК ТО Терракота имеет встроенный теплообменник. Он установлен внутри топки и нагревается непосредственно пламенем горелки. При необходимости теплообменник можно переставить на другую сторону печи, это позволяет устанавливать бак для горячей воды с нужной Вам стороны. Теплообменники изготавливаются из высоколегированной коррозионно-стойкой жаростойкой стали. Система нагрева воды будет выглядеть следующим образом:
Подробнее о системе монтажа и необходимых материалах в статье "Всё о теплообменниках".
Выбираем ГГУ (газогорелочное устройство) для газовой банной печи TMF Таймыр Мини 2017
Разрешённый вид топлива для печи Таймыр Мини 2017 Carbon БСЭ ЗК ТО Терракота: природный газ по ГОСТ 5542-87, допускается применение сжиженного газа по ГОСТ 20448-90 (в зависимости от характеристик ГГУ). Печь поставляется без газовой горелки, у Вас есть возможность выбрать наиболее подходящее ГГУ. Рекомендуется использовать фирменные сертифицированные газогорелочное устройства (ГГУ) с длиной рожков не более 39 см. ГГУ может быть энергозависимым и энергоНЕзависимым – то есть устройство автоматического регулирования подачи газа и пульт управления запитаны от электросети (220В) либо от термогенератора.
Рекомендуемые ГГУ – соответствующие классу печи по своим параметрам и техническим характеристикам для оптимальной работы:
Допустимые ГГУ- подходящие по габаритам к топливнику печи:
- ГГУ САХАЛИН-1, 32 кВт, энергозависимое, ДУ
- ГГУ САХАЛИН-2, 32 кВт, энергонезависимое, ДУ
- ГГУ TMF Триада, 34кВт, энергозависимое ДУ
- ГГУ TMF Триада, 34кВт, энергонезависимое, ДУ
Традиционно для газовых печей TMF механизм управления горелками и газовой автоматикой закрыт красивым и эргономичным стеклянным экраном. Допускается также применять газовые горелки других производителей соответствующие по рекомендуемой мощности и габаритным размерам. Мощность горелки необходимо подобрать в соответствии с объёмом парильного помещения, на которое рассчитана печь. В таком соотношении парилка будет прогреваться заявленное в руководстве по эксплуатации время, расход газа не будет превышать допустимую норму.
Максимальный объём отапливаемого помещения определён из условий обеспечения эффективного конвекционного теплообмена и нормативов общего термического сопротивления ограждающих конструкций по СП 50.13330.2010.
Максимальная тепловая мощность определена при условии установки на печь рекомендованного ГГУ. Время нагрева парной указано при условии теплоизоляции печи согласно СП 50.13330.2010
При использовании бани в осенне-зимний период и использовании печи в качестве единственного источника тепла время нагрева парной и обеспечения приемлемой температуры в иных помещениях бани значительно увеличивается, а попытки его сократить с помощью интенсивного горения неизбежно приводят к преждевременному выходу печи из строя.
